Sistemas de águas pluviais

https://video.wixstatic.com/video/3044f8_9b8d3c702a4a4cbabd0437592585ecff/360p/mp4/file.mp4

Independente da técnica adotada, os componentes principais do sistema de aproveitamento da água da chuva são:

Segundo a NBR 10844 (1989), os sistemas prediais de águas pluviais devem ser projetados de tal forma que atendam aos seguintes requisitos:

• coletar e conduzir a vazão de projeto até aos locais permitidos pelos dispositivos legais;

• não utilizar condutores de águas pluviais para receber efluentes de esgotos sanitários ou como tubos de ventilação do sistema predial de esgotos sanitários;

• ser estanques e permitir a limpeza e desobstrução de qualquer ponto do sistema;

• resistir às solicitações decorrentes das variações térmicas, dos choques mecânicos e intempéries;

• não provocar ruídos excessivos;

• resistir às pressões hidropneumáticas a que possam estar sujeitos.

1. COMPONENTES DE CONDUÇÃO E COLETA DA ÁGUA: CALHAS E CONDUTORES.

No sistema tem-se componentes que captam e conduzem a água para os reservatórios de armazenamento. Tais componentes são as calhas e os condutores que devem atender a ABNT NBR 10844:1989 e NBR 15527:2007

1.1 CALHAS

A água captada dirige-se para o ponto mais baixo, seja o beiral, o encontro com outros planos inclinados ou ralos, nestes devem ser instaladas as calhas que conduzem a água para as tubulações coletoras.

Quando necessário, a cobertura deve ser dividida em áreas menores com caimento de orientações diferentes para evitar grande percurso de água.

Trechos da linha perimetral da cobertura e das eventuais aberturas na cobertura (escadas, claraboias, etc) que possam receber água em virtude do caimento devem ser dotadas de platibanda ou calha.

As calhas apresentam geralmente as seções em forma de V, U, semicircular, quadrada ou retangular. Vejamos exemplos:

* Materiais utilizados: chapas de aço galvanizado, folhas-de-flandres, chapas de cobre, aço inoxidável, alumínio, fibrocimento, PVC rígido, fibra de vidro, concreto ou alvenaria.

• As calhas de beiral e platibanda devem sempre que possível ser fixadas centralmente sob a extremidade da cobertura e o mais próximo dela;

• A inclinação das calhas de beiral e platibanda deve ser uniforme com valor mínimo de 0,5 %;

• As calhas de água furtada têm inclinação de acordo com o projeto de cobertura;

• Quando a saída não estiver colocada em uma das extremidades, a vazão de projeto para o dimensionamento de calhas de beiral ou platibanda deve ser aquela correspondente à maior área de contribuição;

• Quando não se pode tolerar nenhum transbordamento ao longo das calhas, extravasores podem ser previstos como medida adicional de segurança;

• Em calhas de beiral e platibanda, quando a saída estiver a menos de 4m de uma mudança de direção, a vazão de projeto deve ser multiplicada por 1,3.

• A fixação de suporte deve ser feita seguindo o alinhamento (o espaço máximo entre os suportes deve ser de 60 cm) e iniciado sempre do lado mais alto da instalação no beiral, recuando-se 30 cm da extremidade do beiral.

Atenção!!!!

Calhas PARSHALL é uma estrutura utilizada para garantir o tratamento da água a níveis aceitáveis de potabilidade conforme portarias pertinente. Apresenta duas funções básicas: mistura rápida e medição de vazão. (NÃO CONFUNDA COM CALHAS DE SISTEMA PLUVIAL)

1.2 CONDUTORES

As calhas conduzem a água da chuva para condutores. Esses condutores são tubos para condução que são destinados ao transporte de fluidos.

Segundo a ABNT NBR 10844:1989:

• Condutores verticais

Devem ser empregados tubos e conexões de ferro fundido, fibrocimento, PVC rígido, aço galvanizado, cobre, chapas de aço galvanizado, folhas-de-flandres, chapas de cobre, aço inoxidável, alumínio ou fibra de vidro.

Sempre que possível, os condutores verticais devem:

a) sem instalados em uma só prumada

b)se tiver necessidade de desvios, devem ser usados curvas de 90 graus de raio longo ou 45 graus e devem ser previstas peças de inspeção;

c) diâmetro mínimo interno de 70 mm para seção circular

• Condutores horizontais

Devem ser empregados tubos e conexões de ferro fundido, fibrocimento, PVC rígido, aço galvanizado, cerâmica vidrada, concreto, cobre, canais de concreto ou alvenaria. São similares às calhas, a única diferença é que estes dispositivos são responsáveis por receber águas dos condutos verticais.

a) pode ter seção aberta ou fechada.

b) curvas de raio longo e devem ser previstas inspeções quando aparentes ou caixas de areia quando enterradas, nas conexões, nas mudanças de direção ou declividade e distâncias máximas de 20 m

c) declividade uniforme em toso o trecho com mínima de 0,5 %

d) dimensionamento dos condutos horizontais de seção circular: a altura da lâmina de água deve ser considerada igual a 2/3 do diâmetro interno.

e) precipitação adotada é de 5 minutos.

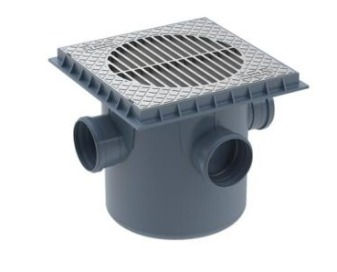

* Caixa de areia: Caixa utilizada nos condutores horizontais destinados a recolher detritos por deposição. Previstas sempre que houver conexões com outras tubulações, mudança de declividade, mudança de direção e ainda nos percursos retilíneos, a cada trecho.

Vazão de projeto

Vazão de referência para o dimensionamento de condutores e calhas. Para determiná-la, seguimos os passos

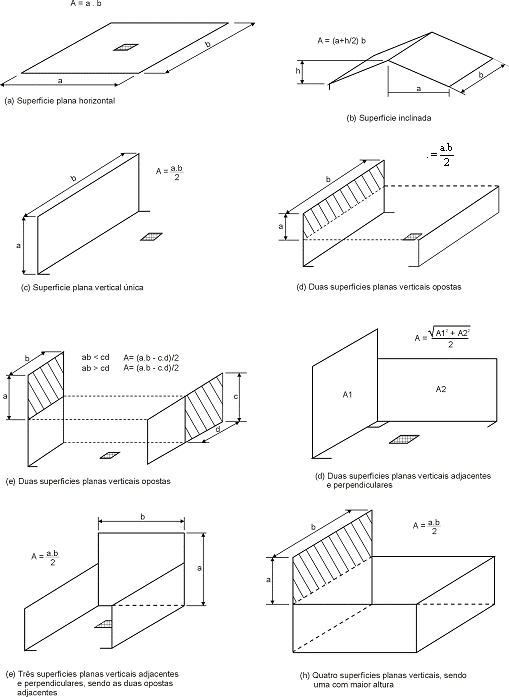

• Achar a Área de contribuição

O cálculo da área de contribuição deve considerar os incrementos devido a inclinação da cobertura e as paredes que interceptam a água da chuva.

Vale ressaltar que, para construções até 100m² de área de projeção horizontal, salvo casos especiais, podemos adotar uma intensidade pluviométrica de 150mm/h.

Aqui não tem jeito, tem que lembrar das fórmulas descritas para cada telhado

Fonte: PCC 2465 - Sistemas Prediais I (usp.br)

• Determinar a vazão de projeto

De posse das informações anteriores, a vazão de projeto pode ser calculada pela seguinte expressão:
